ZR-VV22 0.6/1kV铜芯钢带铠装聚氯乙烯护套电力电缆


产品名称：铜芯钢带铠装聚氯乙烯护套电力电缆

执行标准：GB/T 12706.1-2008  GA306.1-2007

产品特性：1.工频额定电压U0/U（Um）为0.6/1（1.2）kV；

          2.电缆导体的最高允许工作温度为70℃；

3.短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃；

4.电缆不易着火或着火时延燃仅局限在一定范围内。

用    途：该产品具有良好的电气性能和化学稳定性，结构简单，使用方便。适用于工频低压配配电线路中，适用于电缆敷设密集度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田等场所。敷设时环境温度不低于0℃，可承受一定外部机械压力。

1kv动力电缆/vv电力电缆,本产品适用于配电网、工业装置等领域，用于固定敷设在交流50Hz、额定电压0.6/1kV的电力输配电线路上，主要功能是输送电能。本产品为通常条件下使用的产品，不适用一些特殊条件的场合，如架空、水下、船用、海底、核电站等。

阻燃聚氯乙烯绝缘电缆适用于具有阻燃要求的场合。

一、产品名称/适用电压

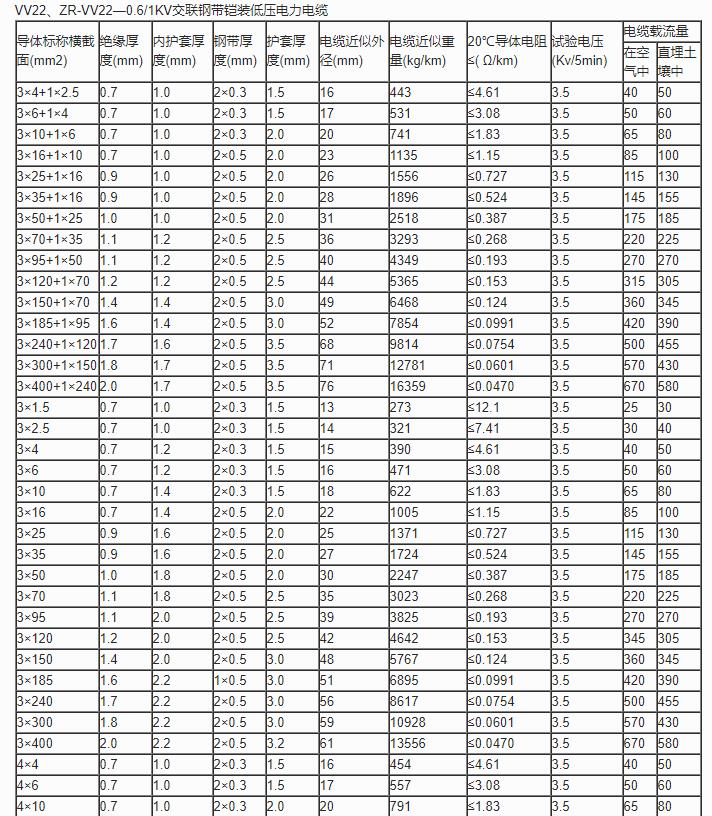

VV22、ZR-VV22：铜芯钢带铠装聚氯乙烯护套电力电缆
适用电压：0.6/1KV

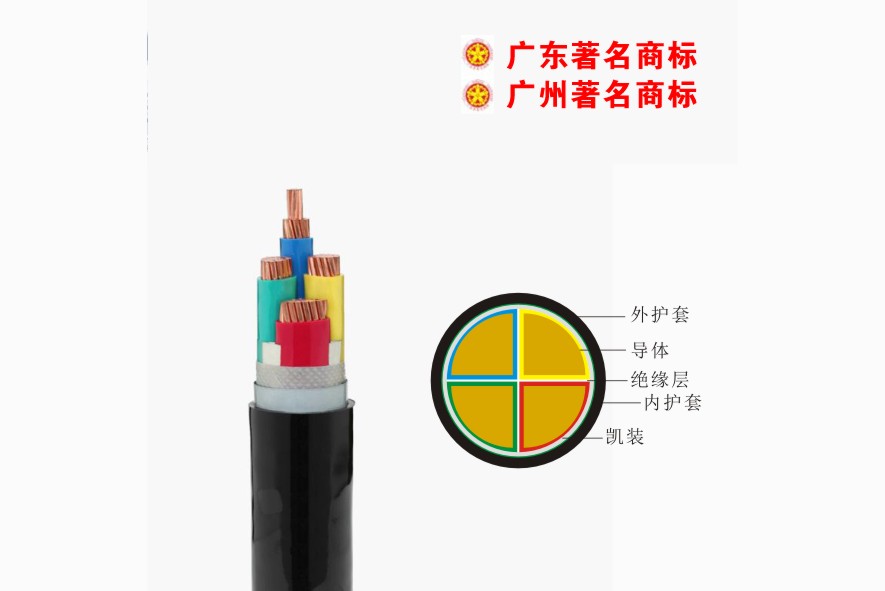

主要原材料：铜芯、绝缘、钢带铠装、PVC护套
二、产品执行标准
电缆设计符合国家标准《GB_12706.1-2008_第1部分：额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆》和国际电工委员会推荐标准IEC60502的要求。
三、产品结构及用途
增加的钢带可以认为它是机械保护层，以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及易受侵蚀的地区而设计的。可以采用任何一种方式敷设，更适用于岩石地区的直埋敷设。补充：说的通俗些铠装电缆也就是地埋的电力电缆，动力线传输电能。电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外，铠装的有一定的抗外力性能，还可以防止老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地保护电缆。
交联铠装电缆VV22、ZR-VV22和VV的用途是一样的，区别在于交联铠装电缆VV22、ZR-VV22多了一层钢带，在重量上就重一些。其他性能基本上是一样的，可参考VV技术参数。
VV22、ZR-VV22的适用范围：直埋敷设在地下，电缆能承受一定机械外力作用，但不能承受大的拉力。
四、产品使用特性：
1、敷设时的环境温度不低于0℃（低于0℃时，应预先加温），电缆的落差不受限制。
2、敷设的安装时最小弯曲半径规定如下：有铠装单芯电缆：15D；有铠装三芯电缆：12D；
（式中D为电缆实际外径）
3、电缆的运行温度：聚氯乙烯护套不超过90℃；聚乙烯护套不超过80℃。
4、电缆导体的最高额定温度为90℃，导体短路时（最长持续5S）温度不超过250℃。
5、一根或二根单芯电缆不允许敷设在铁质管道中。
6、成品外径在vv和VV22、ZR-VV22等同规格基础上增加3～5mm。

7、阻燃电缆导体20℃直流电阻、重量和电缆载流量等参数与vv和VV22、ZR-VV22等同规格。


8、不同环境温度下的载流量修正系数

    耐火聚氯乙烯绝缘电缆适用于地下铁道、地下商场、大型购物中心、高层建筑等人口稠密、通风受限的场合。

本产品电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸、碱和有机溶剂，电缆不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。
