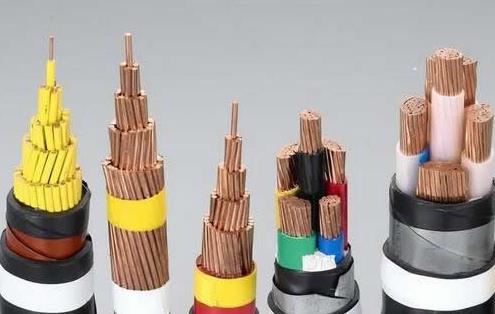

YJY5*16 YJY23-4*16 交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆




产品名称:交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆

执行标准:GA 306.2-2007

产品特性:1.工频额定电压U0/UUm)为0.6/11.2kV

          2.电缆导体的最高允许工作温度为90℃;

          3.短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃;

4.电缆敷设时的最小弯曲半径:

单芯电缆无铠装时为20倍,有铠装为15倍;

多芯电缆无铠装时为15倍,有铠装为12倍。

用    途:本产品除了具有能在正常工作条件下传输电能外,在发生火灾时仍能保持一定时间的正常运行,特别适用于核电站、地铁、隧道、高层建筑等防火安全和消防救生有关的地方。

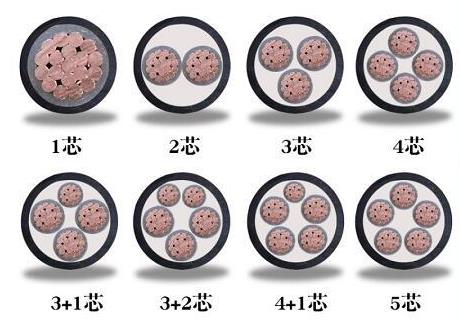

园林常用线芯:园林景观电气设计时,常常根据荷载计算选取电力电缆规格。如三芯电缆常常用的有3x2.5、3x4、3x6、3x10等


园林铺设建议:电缆与建筑物平行敷设时,电缆应埋设在建筑物的散水坡外。电缆引入建筑物时,所穿保护管应超出建筑物散水坡1OOMM。 6 电缆与热力管沟交叉时,如电缆穿石棉水泥管保护,其长度应伸出热力管沟两侧各2M;用隔热保护层时应超过热力管沟和电缆两侧各1M。 7 电缆与道路、铁路交叉时,应穿管保护,保护管应伸出路基1M。 8 埋地敷设的电缆长度,应比电缆沟长约1.5%~2%,并做波状敷设。 9 埋地敷设的电缆,接头盒下面必须垫混凝土基础板,其长度应伸出接头保护盒两侧0.60~0.70M。




  1. 电缆起火的原因


      电力电缆的绝缘层是由纸、油、麻、橡胶、塑料、沥青等各种可燃物质组成,因此,电缆具有起火的可能性。导致电缆起火的原因是:

      (1)绝缘损坏引起短路故障。电力电缆的保护铅皮在敷设时被损坏或在运行中电缆绝缘受机械损伤,引起电缆相间或铅皮间的绝缘击穿,产生的电弧使绝缘材料及电缆外保护层材料燃烧起火。

      (2)电缆长时间过载运行。长时间的过载运行,电缆绝缘材料的运行温度超过正常发热的允许温度,使电缆的绝缘老化干枯,这种绝缘老化干枯的现象,通常发生在整个电缆线路上。由于电缆绝缘老化干枯,使绝缘材料失去或降低绝缘性能和机械性能,因而容易发生击穿着火燃烧,甚至沿电缆整个长度多处同时发生燃烧起火。

      (3)油浸电缆因高差发生淌、漏油。当油浸电缆敷设高差较大时,可能发生电缆淌油现象。淌流的结果,使电缆上部由于油的流失而干枯,这部分电缆的热阻增加,使纸绝缘焦化而提前击穿。另外,由于上部的油向下淌,在上部电缆头处腾出空间并产生负压力,使电缆易于吸收潮气而使端部受潮。电缆下部由于油的积聚而产生很大的静压力,促使电缆头漏油。电缆受潮及漏油都增大了发生故障起火的机率。

      (4)中间接头盒绝缘击穿。电缆接头盒的中间接头因压接不紧、焊接不牢或接头材料选择不当,运行中接头氧化、发热、流胶;在做电缆中间接头时,灌注在中间接头盒内的绝缘剂质量不符合要求,灌注绝缘剂时,盒内存有气孔及电缆盒密封不良、损坏而漏入潮气,以上因素均能引起绝缘击穿,形成短路,使电缆起火。电气自动化技术网

      (5)电缆头燃烧。由于电缆头表面受潮积污,电缆头瓷套管破裂及引出线相间距离过小,导致闪络着火,引起电缆头表层绝缘和引出线绝缘燃烧。

      (6)外界火源和热源导致电缆火灾。如油系统的火灾蔓延,油断路器火灾的蔓延,锅炉制粉系统或输煤系统煤粉自燃、高温蒸汽管道的烘烤,酸碱的化学腐蚀,电焊火花及其他火种,都可使电缆产生火灾。

    2.电缆火灾的扑救方法

      电缆一旦着火,应采用下列方法扑灭:

      (1)切断起火电缆电源。电缆着火燃烧,无论何原因引起,都应立即切断电源,然后,根据电缆所经过的路径和特征,认真检查,找出电缆的故障点,同时应迅速组织人员进行扑救。

      (2)电缆沟内起火非故障电缆电源的切断。当电缆沟中的电缆起火燃烧时,如果与其同沟并排敷设的电缆有明显的着火可能性,则应将这些电缆的电源切断。电缆若是分层排列,则首先将起火电缆上面的受热电缆电源切断,然后将与起火电缆并排的电缆电源切断,将起火电缆下面的电缆电源切断。

      (3)关闭电缆沟隔火门或堵死电缆沟两端。当电缆沟内的电缆起火时,为了避免空气流通,以利迅速灭火,应将电缆沟的隔火门关闭或将两端堵死,采用窒息的方法灭火。

      (4)做好扑灭电缆火灾时的人身防护。由于电缆起火燃烧会产生大量的浓烟和毒气,扑灭电缆火灾时,扑救人员应戴防毒面具。为防止扑救过程中的人身触电,扑救人员还应戴橡皮手套和穿上绝缘靴,若发现高压电缆一相接地,扑救人员应遵守:室内不得进入距故障点4m以内,室外不得进入距故障点8m以内,以免跨步电压及接触电压伤人。救护受伤人员不在此限,但应采取防护措施。

      (5)扑灭电缆火灾采用的灭火器材。扑灭电缆火灾应采用灭火机灭火,如干粉灭火机、“1211”灭火机、二氧化碳灭火机等;也可使用干砂或黄土覆盖;如果用水灭火,使用喷雾水枪;若火势猛烈,又不可能采用其他方式扑救,待电源切断后,可向电缆沟内灌水,用水将故障封住灭火。

      (6)扑救电缆火灾时,禁止用手直接触摸电缆钢铠和移动电缆
