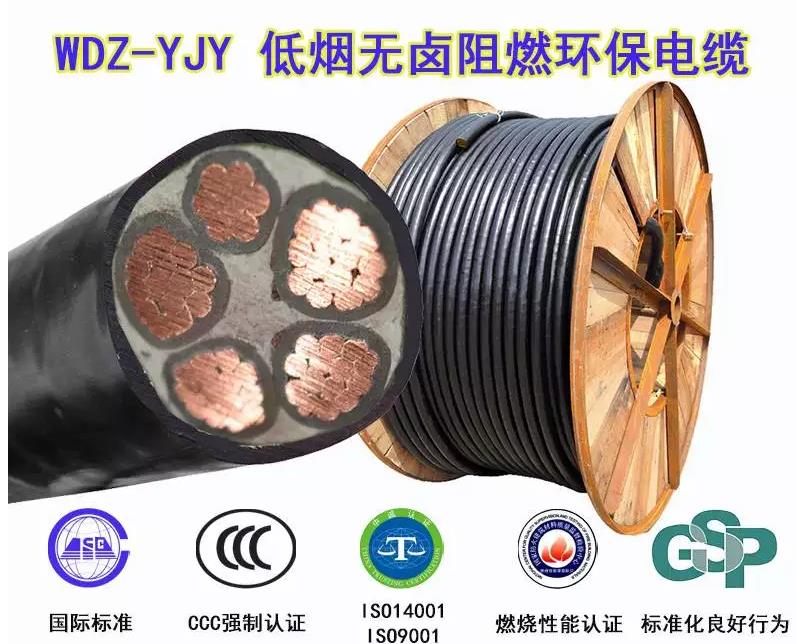

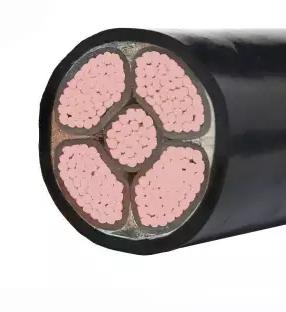

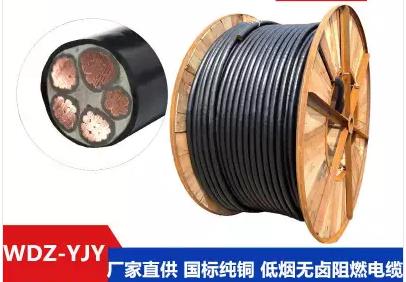

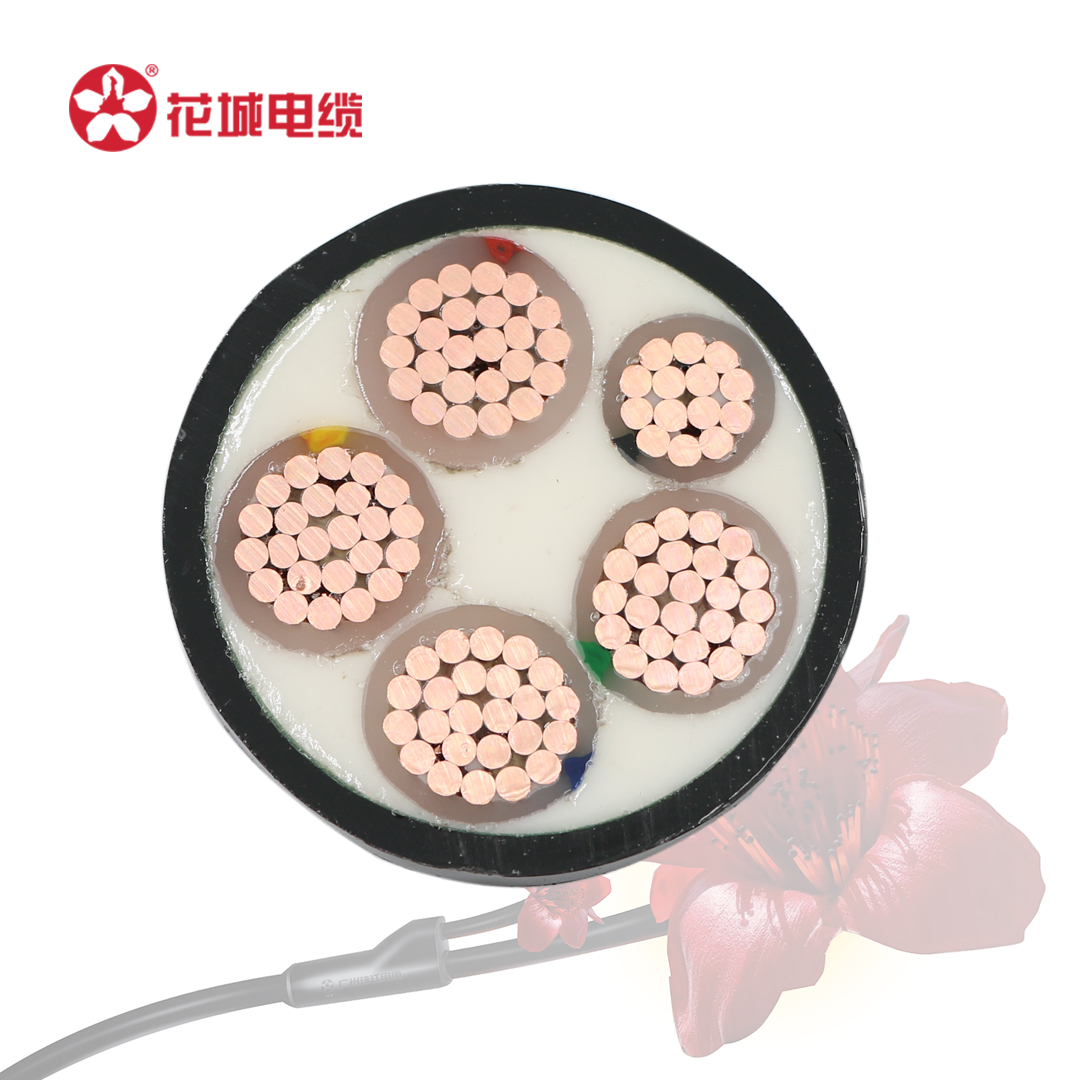

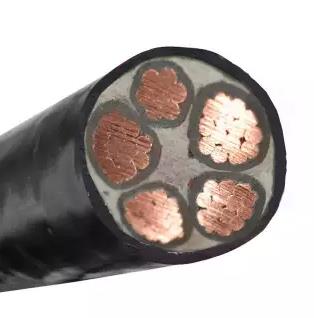

WDZ-YJY1-5芯系列

WDZ-YJY:铜芯导体交联聚乙烯绝缘无卤低烟阻燃聚烯烃护套电力电缆。WDZ:无卤低烟阻燃。YJY:交联聚乙烯绝缘,聚烯烃护套

产品型号:WDZ-YJY 1-5芯平方

额定电压:0.6/1KV

执行标准:GB/T 12706.1-2008

产品颜色:黑色

适用范围:本产品适用于交流50HZ额定电压0.6/1kV输配电线路。
扩展型号规格

型号:WDZ(ABC)-YJY

名称:铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆

标称截面积mm21.5-3001~5芯)

型号:WDZ(ABC)N-YJY

名称:铜芯交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火电力电缆

标称截面积mm21.5-3001~5芯)

WDZ:低烟无卤阻燃。

WDZN:低烟阻燃耐火阻燃交联电力电缆

W-无卤, D-递烟,Z-阻燃,N-耐火,YJ-交联聚乙烯绝缘,V-聚乙烯护套, YJV-交联聚乙烯绝缘聚乙烯护套电力电缆。

型号中省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆、电磁线类产品不表明大代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等

二、产品简介

低烟无卤适用于额定电压0.6/1KV及以下的电力线路中作输送电能用

三、的说明

低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力,而且,一旦着火,它具有无卤,低烟,无毒,无腐蚀等特性。适用于如高层建筑,宾馆,医院,地铁,核电站,隧道,发电厂,矿山,石油,化工等。

低烟无卤除满足低烟无卤阻燃电缆的特性外,它还能在火灾条件下满足线路供电的能力。主要用于火灾报警,消防设备,排烟设备,以及紧急通道运输,照明等应急设施的供电线路中需要耐火的场所。

(1)、低烟无卤电缆的阻燃等级

根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。

(2)、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯,护套采用了不含卤素的聚烯烃材料,所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少,它不会产生很浓的酸雾,有毒气体,毒性很小。

四、主要性能

1、低烟无卤阻燃型

1) 阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m,或单根垂直燃烧试验。

2) 卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度(1L水中PH≥4.3 电导率值应不超过10us/mm)

3) 烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定(透光率的最小值≥60%)

4) 导体直流电阻符合GB/T3956的规定

5) 工频耐压试验:电力电缆应经受3500V,5min不击穿。应经受3000V,5min不击穿。

6) 应经受-15℃的低温卷绕试验或低温冲击试验,试验后试样表面应无目力可见裂纹。

2、低烟无卤耐火型

除满足阻燃低烟无卤型的性能以外,其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定,在750℃,90min燃烧,2A熔丝不容断。
