当前位置: 首页  > 产品中心  > 低烟无卤及耐火阻燃系列

ZR-YJV系列

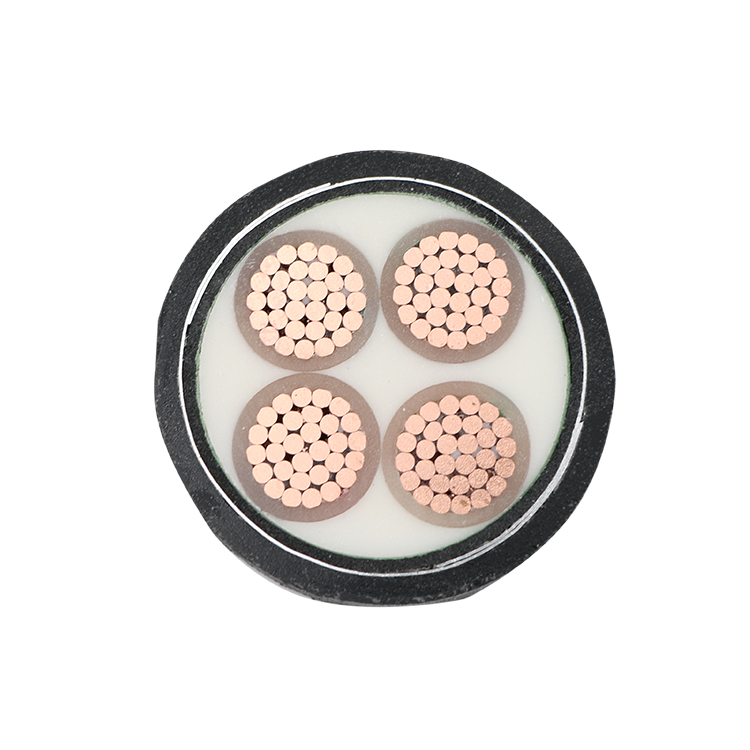

YJV-0.6/1KV是指额定电压0.6/1kv的铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。

T:铜芯(省略不写)

YJ:交联聚乙烯绝缘

V:聚氯乙烯护套


附电缆命名规则:

类别、用途代号:A-安装线;B-绝缘线;C-船用电缆;K-控制电缆;N-农用电缆;R-软线;U-矿用电缆;Y-移动电缆;JK-绝缘架空电缆;

M-煤矿用;ZR-阻燃型;NH-耐火型;ZA-A 级阻燃;ZB-B 级阻燃;ZC-C 级阻燃;WD-低烟无卤型。

导体材料:L-铝;T-铜。

绝缘种类:V-聚氯乙烯;X-橡胶;Y-聚乙烯;YJ-交联聚乙烯;Z-油浸纸。

内护层:V-聚氯乙烯护套;Y-聚乙烯护套;L-铝护套;Q-铅护套;H-橡胶护套;F-氯丁橡胶护套。

特征:D-不滴流;F-分相;CY-充油;P-贫油干绝缘;P-屏蔽;Z-直流;B-扁平型;R-柔软;C-重型;Q-轻型;G-高压;H-电焊机用;S-双绞型。

铠装层:0-无;2-双钢带;3-细钢丝;4-粗钢丝。

外被层:0-无;1-纤维外被;2-聚氯乙烯护套;3-聚乙烯护套。

防火特性:阻燃电缆在代号前加ZR;耐火电缆在代号前加NH;防火电缆在代号前加DH

YJV-0.6/1KV是交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆,相电压为0.6KV,线电压1KV;下面电百科就来介绍下YJV-0.6/1KV电缆及yjv电缆型号规格表大全。
一、YJV-0.6/1KV是什么电缆?
1、YJV-0.6/1KV电缆特性
额定电压0.6/1kV(Um=1.2KV)交联聚乙烯绝缘电力电缆,运行条件,1)系统额定电压:0.6/1kV,2)系统最高运行电压:1kV,3)系统接地方式:中性点不接地系统单相接地时允许持续运行8小时,4)系统频率:50HZ,环境条件:1)海拔高度:0~2000米,2)环境温度:-30度---+40度,3)土壤热阻系数:120度*cm/W;敷设条件:敷设条件可以为直埋、排管、沟道、隧道、桥架等方式,沟道内积水时电缆可能局部浸于水中。
2、YJV-0.6/1KV电缆标准
额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范:
GB/T 12706-2008  额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆
IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件
GB/T 2951-2008 电缆绝缘和护套材料通用试验方法
GB/T 3956-2008 电缆的导体
GB/T 2952-2008 电缆外护套
GB/T 6995-2008 电线电缆识别标志方法
IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则
GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验
GB/T 3048-2007 电线电缆电性能试验方法
GB/T 12666-2008单根电线电缆燃烧试验方法
JB/T 8137-1999 电线电缆交货盘
GB/T 19666-2005 阻燃和耐火电线电缆通则
GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验
